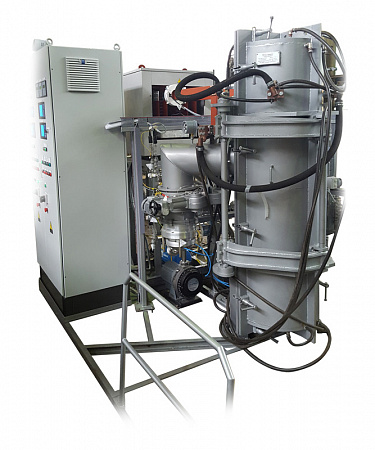

Всоковакуумная печь с безмаслянной вакуумной откачкой СНВЭ 0,8.15/15
Вертикальные вакуумные печи сопротивления с горизонтальной загрузкой с нагревательными блоками из тугоплавких металлов
Вакуумные электропечи сопротивления являются экологически безопасным оборудованием и предназначены для проведения различных термических процессов (пайки, отжига, дегазации, спекания и т.п.) в вакууме при температуре до 2000 °C. Допускается работа в среде нейтральных газов повышенной чистоты при избыточном давлении не более 0,02 МПа (0,2 кгс/см2). Эти лабораторные вакуумные печи могут применяться в атомной, электронной, авиационной и других отраслях промышленности.
Электропечи имеют водоохлаждаемый корпус, выполненный из нержавеющей стали. В качестве материалов, используемых в «горячей» зоне, применены молибден и вольфрам. Элементы вакуумных электропечей обеспечивают низкий уровень газоотделения, малую тепловую инерцию. Управление температурным режимом может осуществляться как с помощью микропроцессорного регулятора температуры, так и в ручном режиме.
В электропечах с нагревательными блоками из тугоплавких металлов не рекомендуется:
а) проводить технологические процессы в углеродсодержащих и окислительных атмосферах;
б) нагревать углеграфитовые изделия и другие материалы, активно взаимодействующие с материалами конструкции нагревательной камеры.
|
Наименование |
Высоковакуумная печь с безмаслянной вакуумной откачкой СНВЭ 0,8.15/15 |
|
Тип печи – вертикальная |
– |
|
Мощность установленная, кВт |
40 |
|
Мощность нагревателя, кВт |
30 |
|
Номинальное напряжение питающей сети, В |
380/220 , 50 Гц |
|
Количество фаз |
2 |
|
Размеры рабочего пространства камеры нагрева Н,мм Ø, мм |
1500 80 |
|
Тип нагревателя – «беличье колесо»: – материал стержней нагревателя – диаметр стержней нагревателя, мм |
вольфрам |
|
4 |
|
|
Номинальная температура нагрева ˚С |
1400 |
|
Максимальная температура при выдержке не более 45 минут ˚С |
1500 |
|
Стабильность поддержания номинальной температуры в зоне установки одной из термопар при управлении нагревом системой автоматического регулирования, ˚С |
4 |
|
Равномерность распределения температуры в рабочем пространстве на длине 850 мм (зона пайки), ˚ С
Для гарантированного обеспечения равномерности температурного поля дополнительно в конструкции нагревательной камеры предусмотрены: ---тепловыравнивающий стационарный (с возможностью легкого удаления) экран из молибдена толщиной 1мм между нагревателем и садкой. ---ступенчатость пакета теплоизоляции по концам с целью компенсации потерь тепла в верхней части и избытка в нижней части камеры. |
±5 |
|
Среда в рабочем пространстве |
безмаслянный вакуум |
|
Предельное остаточное давление в холодном состоянии печи мм. рт. ст. |
1.10-5 |
|
Вакуумная камера обеспечена: – системой напуска инертных газов; – вакуумно-плотными выводами для термопар в верхней части корпуса печи над крышкой нагревательной камеры с удобными быстроразъемными соединениям (по 5 пар контактов в каждом) − вакуумно-плотными выводами для термопар по высоте вакуумной камеры |
– |
|
2 |
|
|
3 |
|
|
Водоохлаждение содержит: – блок измерения расхода воды в процессе работы печи (расходомер); – блок измерения температуры воды на входе и выходе системы охлаждения. В системе охлаждения печи предусмотрена возможность индивидуального охлаждения печи Расход воды, м3/ч |
– |
|
– |
|
|
1,5 |
|
|
Габаритные размеры печи: – ширина, мм – длина, мм – высота (с учётом устройства загрузки и выгрузки изделий), мм |
2000 |
|
1800 |
|
|
2950 |
|
|
Масса печи, т |
1250 |
Данные по производительности и расходу электроэнергии могут быть уточнены исходя из конкретных данных по температурному режиму технологического процесса.
Нагрев в вакууме обеспечивает безокислительный нагрев и обезгаживание садки.
Предприятие может разрабатывать и изготавливать специальные камерные вакуумные электропечи по техническим требованиям Заказчиков.
