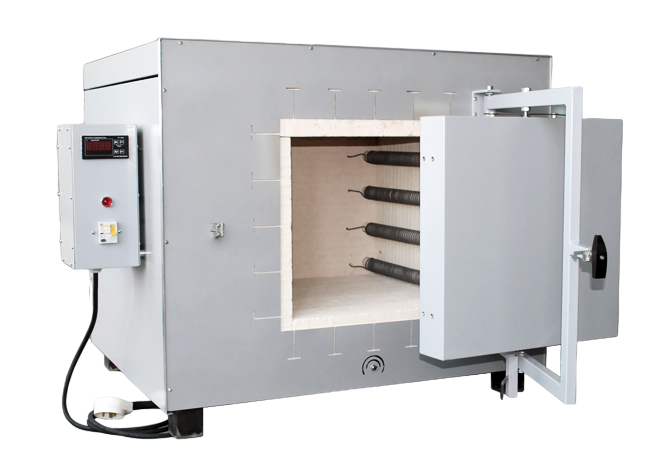

Печь ПМ-22

Муфельные печи серии ПМ предназначены для термической обработки металлов, керамики, реактивов и прочих материалов. Используются в лабораториях производств, в ювелирном и сувенирном производстве, в медицине и других областях.

В муфельной печи «ПМ­-22» нагреватели расположены по боковым стенам внутри муфеля из теплоизоляционных плит (по шесть проволочных спиральных нагревателей с каждой стороны, соединённых между собой последовательно). Электрические соединения нагревателей осуществляются с холодной стороны задней теплоизоляционной плиты, что позволяет быстро заменять нагреватели на месте использования печи (каждый по отдельности). Время замены нагревателя не превышает 0,5 часа без применения специальных инструментов.

По наружной поверхности муфеля с нагревателем установлен теплоизолятор из высокотемпературной ваты МКРРХ-150. С наружной стороны теплоизолятор заключён в металлический кожух.

Нагреватель изготовлен из проволоки с высоким сопротивлением (Х23Ю5Т). На проволоку надеты керамические трубочки из высокотемпературной керамики. Это позволяет нагревателю свободно изменять свои размеры в процессе нагрева не вызывая в нем сильных механических напряжений, что благоприятно сказывается на продолжительности срока службы. Муфель прижат к передней плоскости корпуса несколькими спиральными пружинами. Это даёт возможность свободно расширяться муфелю во время нагрева не вызывая в нем разрушений.

Все модели печей ПМ могут выпускаться (опция) с патрубком вытяжки для удаления летучих веществ.

Все модели печей могут выпускаться (опция) смотровым отверстием в двери для наблюдения за термическим процессом внутри камеры.

Механизм крепления дверцы печей обеспечивает её самоустановку при закрывании. В закрытом состоянии дверь прижата к корпусу и подпружинена. Это позволяет избежать механических напряжений в корпусе и двери, а также избежать образования щелей и заклинивания двери при температурном расширении корпуса.

При открывании двери печь обесточивается, нагрев приостанавливается.

Двери печей могут устанавливаться в удобное для потребителя направление открывания (базовая установка – правая).

Управление нагревом муфельных печей осуществляется электронными регуляторами по модифицированному ПИД­закону. В муфельных печах «ПМ­12/14/16/22» могут применяться микропроцессорные регуляторы температуры (по выбору) «РТ­1200», «РТ­1250Т», а также «Термодат­16» – программный ПИД­регулятор температуры и электронный самописец с графическим 3,5” дисплеем.

Пульт управления с терморегулятором в модели печи «ПМ­-22» выносной. Он может закрепляться на одной из боковых стенок печи или располагаться на некотором расстоянии от нее и соединяться с печью кабелем с разъёмом. При этом может применяться терморегулятор любого изготовителя по выбору заказчика.

---

Основные технические характеристики

Параметры	ПМ­-22
Объём камеры, л Габариты камеры (ШхВхГ), мм	79 380х385х540
Тип муфеля	из теплоизоляционных плит
Диапазон рабочей температуры, °С	300 -­ 1150
Класс защиты	I
Номинальное напряжение питания переменного тока 50 Гц, В	220 или 380
Число фаз питающей сети	1 или 3
Потребляемая мощность в режиме разогрева, кВт	не более 6
Потребляемая мощность в режиме поддержания температуры 1000 °С, кВт	не более 3
Тип терморегулятора – микропроцессорный ПИД	по выбору
РТ­1200 — 3 участка	+
РТ­1250Т — 10 участков	+
Термодат­16 ­ 20 программ по 20 участков	+
Точность поддержания температуры в пределах от 500 °С до максимальной в установившемся режиме, %	не более 3
Точность отображения температуры в области термопары не хуже, %	1,5
Тип термопары	ТХА
Время разогрева до 900 °С без загрузки, мин	не более 60
Открывание двери (по выбору)	Л/П
Габаритные размеры (ШхВхГ), мм	940х840х890 (940х840х1100 с пультом)
Масса, кг	80
Индикация обрыва термопары*	+
Индикация включения нагревателя	+
Методика аттестации и аттестация (по выбору: Да/Нет)	+

---

---
