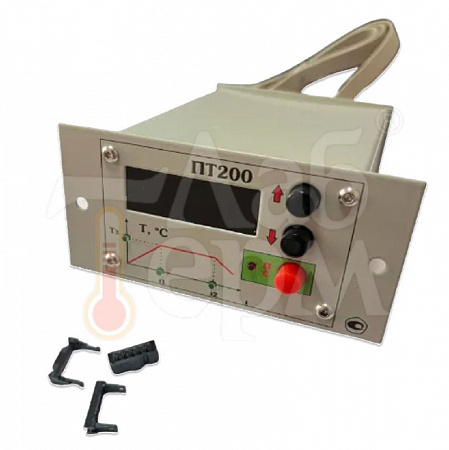

Терморегулятор ПТ 200-02 для печи СНОЛ
Заказать товар
Задать вопрос
При приобретении приборов ПТ200-02, ПТ200-08 и ПТ200-20.08 необходимо заранее указывать тип термопреобразователя, бывают версии на термопары типа К (ТХА) и S. так же регуляторы бывают на 2, на 8 и на 20 участков.
Подробнее
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
Терморегулятор ПТ 200.02 для печей СНОЛ
Предназначены для программного регулирования температуры в электрических печах сопротивления СНОЛ и других объектах. Измерение и регулирование температуры осуществляются по одному каналу, а датчиками служат термопреобразователи типов ТХК, ТХА, ТПП, ТПР и ТВР.Имеется автоматическая компенсация термо э.д.с. холодного спая термопар и гальваническое разделение входных и выходных цепей прибора. Программный задатчик имеет дискретность задания по температуре 1°С и по времени 1 минуту, а максимальная длительность участка 55 часов для ПТ200-08, либо бесконечность для остальных моделей.
В ПТ200-20 градуировки всех датчиков записаны в энергонезависимую память, и прибор может работать с любым из них.
Эффективная система диагностики неисправностей и защиты позволяет практически полностью исключить возможность перегрева электропечи вследствие внутреннего отказа прибора и обрыва датчика.
Максимальная температура объекта регулирования, при превышении которой должна срабатывать защита, в приборе ПТ200-08 указывается при заказе, а в остальных моделей устанавливается потребителем и может быть изменена.
При срабатывании защиты размыкаются контакты внутреннего реле, связанные с пусковой аппаратурой, и одновременно происходит отключение силовых тиристоров.
Управление силовыми приборами, тиристорами или симисторами, осуществляется непосредственно, без промежуточных усилителей.
Простота программирования, высококонтрастная цифровая светодиодная индикация, удобная 3-х кнопочная клавиатура, подключение на разъемах делают регуляторы удобными в эксплуатации и не требующими специальных навыков. Корпусы регуляторов металлические, рассчитанные на щитовой утопленный монтаж на вертикальной плоскости.
Характеристика:
Модель | Количество участков программы | Способ регулирования | Габариты, мм |
ПТ200-02 | 2 - разогрев и выдержка | ШИМ, ФИМ, 2П | 80×110×48 |
Настройка терморегулятора ПТ200-02:
Инструкцию к измерителю-регулятору Вы можете получить связавшись с нашими менеджерами.
Осуществляем отгрузку ПТ 200 в любой регион России и стран СНГ посредством транспортных компаний, почты и экспресс-почты.
Технические характеристики измерителей-регуляторов ПТ200-02
Наименование показателя | Значение показателя |
Питание прибора | от однофазной сети переменного тока напряжением 220 В частотой 50 Гц |
Мощность, потребляемая от сети | не более 5 В·А |
Рабочая температура воздуха* при эксплуатации | от +5 до +40°С |
Допускаемые отклонения |
— напряжения питания от -15 до 10% — частоты от ±2% — коэффициент высших гармоник до 5% |
Основная абсолютная погрешность прибора | не более ±6°С в диапазоне рабочих температур свыше +15 до +40°С и не более ±8°С в диапазоне рабочих температур от +10 до +15°С (с учетом погрешности компенсации изменения э.д.с. холодного спая) |
Погрешность компенсации изменения э.д.с. холодного спая | ±3°С в диапазоне рабочих температур от +15 до +40°С и не более ±5°С в диапазоне рабочих температур от +10 до +15°С |
Входное сопротивление прибора для сигнала термопреобразователя | не менее 220 кОм |
Габаритные размеры | 80х110х48 мм |
Конструктивное исполнение | обыкновенное |
Межповерочный интервал | 2 года |
Гарантийный срок эксплуатации** | 12 месяцев со дня ввода прибора в эксплуатацию |
Гарантийный срок хранения | 6 месяцев со дня изготовления прибора |
